سیستم خشک کردن لجن با دمای پایین چیست؟
A سیستم خشک کردن لجن با دمای پایین تجهیزات پردازشی است که میزان رطوبت فاضلاب یا لجن صنعتی را از طریق تبادل حرارتی کنترل شده در یک باند دمایی نسبتاً ملایم، معمولاً بین 60 تا 100 درجه سانتیگراد، به جای گرمای زیاد مورد استفاده در مسیرهای خشک کردن حرارتی یا سوزاندن معمولی کاهش می دهد. یک خشک کن لجن با دمای پایین که بر اساس این اصل ساخته شده است، می تواند لجن را با محتوای تقریباً 83 درصد آب به یک کیک خشک با حدود 10 تا 30 درصد رطوبت، با کاهش حجم و وزن متناظر که می تواند به 90 درصد برسد، کاهش دهد.
از آنجایی که فرآیند در این باند دمای پایینتر انجام میشود، خطر اکسیداسیون و خطر آتشسوزی در حین جابجایی در مقایسه با خشککردن حرارت بالا کاهش مییابد، و ماده تیمار شده نیز تمایل به کاهش معنیداری در فعالیت پاتوژن دارد، با عملکرد موثر استریلسازی تا 90 درصد در شرایط عملیاتی مناسب. این ترکیب، سیستم خشککن لجن با دمای پایین را به گزینهای کاربردی برای کارخانههای فاضلاب شهری و تأسیسات صنعتی تبدیل میکند که نیاز به کاهش حجم لجن قبل از حمل، دفع یا استفاده مجدد دارند، بدون نیاز به سوخت سنگین مرتبط با خشککردن در دمای بالا.
هنگامی که خروجی خشک شده به محدوده رطوبت 10 تا 30 درصد برسد، مدیریت آن برای گاز زدایی، ترکیب و سوزاندن همزمان، کمپوست سازی یا به عنوان ورودی مواد خام برای مصالح ساختمانی و سایر مسیرهای بازیابی منابع بسیار آسان تر می شود. این یکی از دلایلی است که زمانی که سایتهای شهری و صنعتی پروژههای کاهش لجن را برنامهریزی میکنند، این فناوری به یک نقطه مرجع استاندارد تبدیل شده است.
چگونه یک خشک کن لجن با دمای پایین کار می کند
اصل کار پشت خشک کن لجن با دمای پایین به جای شعله باز یا منبع حرارت احتراق مستقیم، حول یک حلقه هوای بسته ساخته شده است. لجن مرطوب در یک سطح انتقال در داخل یک محفظه عایق پخش می شود، هوای خشک گرم در سراسر مواد به گردش در می آید تا رطوبت را از بین ببرد، و سپس آن هوای مرطوب از مرحله رطوبت زدایی عبور می کند که در آن آب متراکم شده و تخلیه می شود. هوای خشک شده دوباره گرم می شود و از طریق محفظه بازگردانده می شود، که باعث می شود اتلاف انرژی در طول چرخه به حداقل برسد.
تغذیه و توزیع یکنواخت
لجن از طریق یک قیف تغذیه وارد سیستم می شود و در یک لایه نازک و یکنواخت در سراسر سطح خشک کن پخش می شود. توزیع یکنواخت اهمیت دارد زیرا لایههای ضخیم یا ناهموار باعث کاهش رطوبت میشوند و خروجی ناهماهنگی ایجاد میکنند، بنابراین اکثر طراحیهای سیستم خشککن لجن با دمای پایین دارای مکانیزم تسطیح در نقطه تغذیه هستند.
اتاقک تبادل حرارتی با دمای پایین
در داخل محفظه، هوا تا محدوده هدف، معمولاً 60 تا 100 درجه سانتیگراد گرم می شود و از روی لایه لجن عبور می کند. دمای پایینتر احتمال سخت شدن سطح یا تشکیل کیس بر روی ذرات لجن را کاهش میدهد، که به نوبه خود کمک میکند تا رطوبت از داخل هر ذره به سمت سطح در طول چرخه خشک کردن ادامه یابد.
تبخیر رطوبت و بازیابی میعانات
همانطور که هوا رطوبت را از لجن جذب می کند، به یک سیم پیچ متراکم یا واحد رطوبت زدایی هدایت می شود که در آنجا بخار آب دوباره به مایع تبدیل شده و تخلیه می شود. این مرحله برای کارآمد نگه داشتن فرآیند بسیار مهم است، زیرا بازیابی آن بار رطوبت و گرم کردن مجدد جریان هوا از هزینه انرژی ناشی از جذب مداوم و گرم کردن هوای تازه بیرون جلوگیری می کند.
تخلیه لجن خشک و جابجایی پایین دست
هنگامی که لجن به نوار رطوبت مورد نظر می رسد، از طریق یک نوار نقاله یا خروجی تسمه برای جابجایی پایین دست تخلیه می شود، خواه این لجن در حال کمپوست سازی، اختلاط مشترک و سوزاندن باشد یا به عنوان ورودی برای تولید مصالح ساختمانی استفاده شود. هوای خروجی که از سیستم خارج میشود، معمولاً قبل از انتشار از مرحله تصفیه بو عبور میکند.
محدوده دمای عملیاتی معمولی برای خشک کردن لجن
انتخاب دما یکی از واضح ترین راه ها برای تشخیص فناوری های خشک کردن است. الف سیستم خشک کردن لجن با دمای پایین معمولاً در باند 60 تا 100 درجه سانتیگراد اجرا می شود، در حالی که خشک کن های حرارتی درام چرخشی و مسیرهای به کمک سوزاندن به مراتب بالاتر می روند. جدول و نمودار زیر محدوده های تقریبی را که معمولاً هنگام مقایسه این دسته ها برای اهداف برنامه ریزی به آنها اشاره می شود، خلاصه می کند.
| روش خشک کردن | محدوده دمای معمولی | ویژگی کلی |
|---|---|---|
| سیستم خشک کردن لجن با دمای پایین | 60 تا 100 درجه سانتی گراد | ملایم، حلقه بسته، تقاضای انرژی کمتر |
| تسمه نقاله خشک کردن هوای داغ | 120 تا 180 درجه سانتی گراد | توان متوسط، نرخ تبادل هوا بالاتر |
| خشک کردن حرارتی درام چرخشی | 200 تا 400 درجه سانتی گراد | توان عملیاتی بالا، تقاضای سوخت بالاتر |
| خشک کردن به کمک سوزاندن | 600 درجه سانتیگراد تا 850 درجه سانتیگراد | حرارت بسیار بالا، برای جریان های زباله خاص |
نمودار مقایسه محدوده دما
مقایسه گویا دماهای عملیاتی انتهای بالایی در دستههای روش خشک کردن لجن معمولی
کاهش رطوبت در طول چرخه خشک کردن
رطوبت نهایی پس از خشک شدن لجن به خواص لجن ورودی، زمان نگهداری و پیکربندی سیستم بستگی دارد، اما سیستم خشک کردن لجن با دمای پایین معمولاً برای کاهش لجن از حدود 83 درصد رطوبت به محدوده هدف 10 تا 30 درصد طراحی شده است. نمودار زیر یک منحنی کاهش رطوبت مرحله به مرحله معمولی را در یک چرخه خشک کردن، از تغذیه مرطوب تا تخلیه خشک نشان می دهد.
الگوی کاهش رطوبت مرحله به مرحله معمول در چرخه خشک کردن لجن با دمای پایین
مصرف انرژی در مقایسه با روش های خشک کردن
مصرف انرژی به ازای هر تن لجن فرآوری شده یکی از عملی ترین ارقام برای برنامه ریزی بودجه پروژه برای اندازه گیری تاسیسات و تجهیزات است. یک خشک کن لجن با دمای پایین که در اطراف چرخش هوای حلقه بسته ساخته شده است و در بسیاری از پیکربندی ها، چیدمان خشک کن لجن پمپ حرارتی، معمولاً انرژی کمتری در هر تن نسبت به روش های خشک کن چرخشی یا فلاشی که متکی به گرم کردن مداوم حجم زیادی از هوای تازه است، مصرف می کند.
مصرف تقریبی انرژی بر حسب کیلووات ساعت در هر تن لجن فرآوری شده، فقط برای مقایسه کلی نشان داده شده است
فناوری خشک کن لجن پمپ حرارتی توضیح داده شده است
A لجن خشک کن پمپ حرارتی برای افزایش دمای هوا در داخل محفظه خشک کردن، به جای بخاری مستقیم با سوخت سوخت، از چرخه تبرید استفاده می کند. مبرد گرما را از هوای مرطوب خروجی جذب می کند، برای افزایش بیشتر دمای آن فشرده می شود و سپس آن گرما را به جریان هوای خشک ورودی باز می گرداند. از آنجایی که انرژی یکسان به جای تخلیه در خارج، دوباره در سراسر حلقه استفاده می شود، این پیکربندی یکی از رویکردهای آگاهانه انرژی در دسته وسیع تری از طرح های سیستم خشک کردن لجن با دمای پایین است.
این رویکرد حلقه بسته همچنین از کنترل دمای سازگارتر پشتیبانی میکند، که برای جریانهای لجن با ترکیب متغیر، مانند جریانهایی که از چاپ و رنگرزی، کاغذسازی، آبکاری الکتریکی، پردازش شیمیایی، پردازش چرم، و عملیاتهای دارویی به دست میآیند، اهمیت دارد. کنترل دمای مداوم احتمال گرمای بیش از حد موضعی یا خشک شدن کم در یک دسته را کاهش می دهد.
مقایسه فن آوری های خشک کردن لجن
انتخاب بین سیستم خشک کردن لجن با دمای پایین، خشک کن درام چرخشی، خشک کن حرارتی نوار نقاله، یا خشک کردن خورشیدی در هوای آزاد معمولاً به وزن کردن چندین عامل در یک زمان بستگی دارد نه انتخاب یک متریک. نمودار رادار زیر چهار دسته فناوری که معمولاً به آنها ارجاع می شود را در بازده انرژی، کنترل بو، سطح اتوماسیون، راندمان ردپایی و نرخ کاهش رطوبت، با استفاده از یک مقیاس ساده 0 تا 10 برای مقایسه کلی، ردیف می کند.
مقایسه کلی در پنج بعد، بر اساس ویژگی های معمولی که برای هر دسته فناوری ارجاع شده است
اجزای اصلی یک سیستم خشک کردن لجن با دمای پایین
اکثر سیستمها یک مجموعه مشترک از بلوکهای ساختمانی را به اشتراک میگذارند، حتی زمانی که چیدمان برای یک پروژه خاص سیستم خشککن لجن صنعتی اقتباس شده باشد. درک این بخش ها هنگام مقایسه پیشنهادات از تامین کنندگان مختلف یا ارزیابی نصب موجود کمک می کند.
- واحد تغذیه و پخش یکنواخت لجن
- محفظه خشک کن با دمای پایین عایق شده
- پمپ حرارتی یا ماژول تبادل حرارت زباله
- سیستم گردش هوا و رطوبت زدایی
- خط جمع آوری و تخلیه میعانات
- پنل کنترل و مانیتورینگ خودکار
- واحد تخلیه و انتقال لجن خشک
- ماژول تصفیه هوای خروجی و بو
کاربردهای صنعتی خشک کردن لجن در دمای پایین
یک سیستم خشک کن لجن صنعتی ساخته شده بر اساس اصول دمای پایین در طیف گسترده ای از بخش ها استفاده می شود، زیرا مشخصات گرمای ملایم در بسیاری از موارد بهتر از مسیرهای گرمای بالا برای لجن با ترکیب متغیر مناسب است. جدول زیر منابع رایج لجن و آنچه در طول خشک شدن برای هر یک از آنها اهمیت بیشتری دارد را نشان می دهد.
| بخش صنعت | منبع لجن | توجه به خشک کردن |
|---|---|---|
| فاضلاب شهری | لجن تصفیه اولیه و ثانویه | حجم بالا، نیاز به توان عملیاتی ثابت |
| چاپ و رنگرزی | رنگ لجن فاضلاب | ترکیبات رنگ، اهمیت کنترل بو |
| کاغذ سازی | لجن کارخانه خمیر و کاغذ | محتوای فیبری، جامدات اولیه متغیر |
| آبکاری | لجن فرآیند حامل فلز | قبل از استفاده مجدد از مراحل بعدی، دست زدن به دقت را انجام دهید |
| صنایع شیمیایی | لجن فاضلاب فرآیند | ترکیب متغیر، نیاز به خشک کردن دسته ای |
| پردازش چرم | لجن چرم سازی | مدیریت بو، بار آلی |
| داروسازی | لجن بیولوژیکی و فرآیندی | کنترل دمای پایین مداوم |
نحوه انتخاب یک تولید کننده قابل اطمینان تجهیزات خشک کردن لجن
مقایسه پیشنهادهای بیش از یک تولید کننده لجن خشک کن ارزش وقت گذاشتن را دارد، زیرا تناسب مناسب به همان اندازه که به خود تجهیزات بستگی دارد به خواص لجن در محل خاص بستگی دارد. چند نکته عملی باعث جداسازی یک پیشنهاد خوب از یک پیشنهاد عمومی می شود.
- تجربه مهندسی در هر دو نوع لجن شهری و صنعتی
- قابلیت اندازه گیری لجن خشک کن با دمای پایین به میزان رطوبت و ترکیب واقعی لجن خوراک
- در دسترس بودن خط تجهیزات کامل، از دستگاه های آبگیری تا سیستم های تصفیه فاضلاب کامل
- تاسیسات مرجع در طیف وسیعی از صنایع، نه یک بخش واحد
- پشتیبانی فنی واضح از مشاوره از طریق طراحی، ساخت و بهره برداری
- ارتباط شفاف در مورد نیازهای تعمیر و نگهداری و در دسترس بودن قطعات یدکی

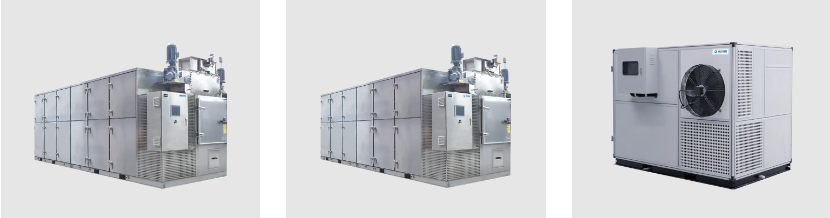

محدوده محصول و گزینه های پیکربندی سفارشی
از آنجایی که ترکیب لجن و شرایط محل بسیار متفاوت است، یک طرح ثابت به ندرت برای هر پروژه مناسب است. چندین پیکربندی معمولاً در دسته سیستم خشککن لجن با دمای پایین موجود است که هر کدام برای طرحبندی یا وضعیت منبع حرارت متفاوتی مناسب هستند.
دستگاه لجن خشک کن نوع کمربند با دمای پایین
این پیکربندی از یک طرح انتقال تسمه پیوسته مناسب برای توان عملیاتی ثابت و مداوم استفاده میکند و آن را برای کارخانههای شهری و سایتهای صنعتی که به طور مداوم لجن تولید میکنند مناسب است.
دستگاه خشک کن لجن برای گرمای اتلاف در دمای پایین
این پیکربندی برای استفاده از گرمای اتلاف موجود از سایر فرآیندهای کارخانه به عنوان ورودی انرژی اولیه آن ساخته شده است، که می تواند بار گرمایش اضافی مورد نیاز یک سایت را برای تامین در بالای عملیات موجود کاهش دهد.
دستگاه خشک کن محفظه برودتی لجن
این پیکربندی مبتنی بر محفظه برای پردازش دستهای یا سایتهایی با ردپایی کوچکتر مناسب است و در جایی که طرحبندیهای سبک کمربند پیوسته عملی نیست، انعطافپذیری را ارائه میدهد.
برای پروژههایی با ویژگیهای لجن غیرعادی، محدودیتهای فضا، یا الزامات یکپارچهسازی، یک سیستم خشک کردن لجن OEM ترتیب یا کار با الف تامین کننده لجن خشک کن سفارشی اجازه می دهد تا اندازه محفظه، ظرفیت جابجایی هوا، و چیدمان کنترل بر اساس شرایط واقعی سایت به جای وادار کردن یک واحد استاندارد به یک برنامه ناهماهنگ تنظیم شود.
شیوه های تعمیر و نگهداری برای عملیات طولانی مدت قابل اعتماد
تعمیر و نگهداری معمول باعث می شود سیستم خشک کن لجن در دمای پایین با بازده مورد نظر خود کار کند و به جلوگیری از خرابی برنامه ریزی نشده کمک می کند. نکات زیر مناطقی را پوشش میدهند که معمولاً به منظمترین توجه نیاز دارند.
- تسمه نقاله و بازرسی معمولی برای سایش یا ناهماهنگی
- تمیز کردن منظم تخلیه میعانات و فیلتر
- بررسی سطح مبدل حرارتی برای جلوگیری از تجمع رسوب
- کنترل کالیبراسیون سنسور و کنترل
- تمیز کردن برنامه ریزی شده کانال هوا و مسیر اگزوز
- روغن کاری قطعات مکانیکی متحرک طبق دفترچه راهنمای تجهیزات
درباره فناوری زیست محیطی Qingben
Qingben Environmental Technology (Jiangsu) Co., Ltd. یک شرکت حرفه ای است که بر تولید و خدمات تجهیزات تصفیه لجن و فاضلاب متمرکز شده است. مراکز کار بر روی تحقیق و توسعه در سراسر لجن و تصفیه فاضلاب، با طیف محصولاتی که شامل دستگاه های آبگیری لجن دکانتر، تجهیزات خشک کن لجن، مجموعه کامل تجهیزات تصفیه فاضلاب، تجهیزات خشک کردن رسوب رودخانه و دریاچه، و خدمات فنی مرتبط است.
به عنوان یک تولید کننده خشک کن لجن با دمای پایین و کارخانه تجهیزات خشک کردن لجن مستقر در چین، پشتیبانی فنی جامع از مشاوره و طراحی پروژه از طریق ساخت، بهره برداری و نگهداری با هدف پشتیبانی از اجرای موفقیت آمیز و اجرای ثابت پروژه های تصفیه فاضلاب و تصفیه لجن ارائه می شود. تجهیزات خشک کردن لجن در دمای پایین ما می توانند مستقیماً فاضلاب یا لجن با محتوای آب حدود 83 درصد تا 10 تا 30 درصد لجن خشک رطوبت را خشک کنند، با کاهش تا 90 درصد و استریل کردن مؤثر تا 90 درصد، در حالی که مصرف انرژی را پایین نگه می دارند و از آلودگی ثانویه جلوگیری می کنند. این باعث می شود هم برای لجن شهری و هم برای طیف گسترده ای از جریان های لجن صنعتی، از جمله چاپ و رنگرزی، کاغذ سازی، آبکاری الکتریکی، صنایع شیمیایی، چرم و کاربردهای دارویی مناسب باشد.
سوالات متداول
| Q1. سیستم خشک کردن لجن با دمای پایین چیست؟ این تجهیزات خشک کردنی است که رطوبت لجن را با استفاده از تبادل حرارتی کنترل شده در دمای پایین، معمولاً در محدوده 60 تا 100 درجه سانتیگراد، به جای پردازش حرارتی با دمای بالا کاهش می دهد. | Q2. لجن خشک کن با دمای پایین چگونه کار می کند؟ لجن بر روی یک سطح انتقال در داخل یک محفظه بسته که در آن هوای گرم و خشک به طور مداوم در گردش است، رطوبت از جریان هوا متراکم می شود و هوا دوباره گرم شده و دوباره به گردش در می آید، وارد می شود. |
| Q3. چه دمایی برای خشک کردن لجن استفاده می شود سیستمهای دمای پایین معمولاً بین 60 تا 100 درجه سانتیگراد کار میکنند، در حالی که خشککنهای حرارتی معمولی میتوانند بیش از 150 درجه سانتیگراد کار کنند. | Q4. رطوبت نهایی پس از خشک شدن لجن چقدر است بسته به لجن ورودی و پیکربندی سیستم، میزان رطوبت نهایی معمولا بین 10 تا 30 درصد کاهش می یابد. |
| Q5. آیا خشک کردن لجن با دمای پایین انرژی کارآمد است از آنجایی که فرآیند در دمای پایین تری اجرا می شود و اغلب گرما را از جریان هوا بازیابی می کند، مصرف انرژی به ازای هر تن لجن فرآوری شده معمولاً کمتر از خشک کردن حرارتی با دمای بالا است. | Q6. آیا می توان از پمپ های حرارتی برای خشک کردن لجن استفاده کرد بله، خشک کن لجن پمپ حرارتی از چرخه تبرید برای استخراج و استفاده مجدد از گرما در یک حلقه هوای بسته استفاده می کند، که یک رویکرد متداول آگاهانه انرژی برای خشک کردن دمای پایین است. |
| Q7. بهترین تکنولوژی خشک کردن لجن چیست؟ هیچ فناوری واحدی وجود ندارد که متناسب با هر پروژه باشد، انتخاب صحیح به ویژگی های لجن، نیازهای توان عملیاتی، فضای موجود و ملاحظات انرژی برای سایت واقعی بستگی دارد. | Q8. مزایای خشک کردن در دمای پایین چیست؟ مزایا عموماً شامل تقاضای انرژی کمتر، کاهش خطر آتشسوزی و اکسیداسیون، کنترل بهتر بو و خروجی خشک شده مناسب برای کمپوستسازی، ترکیب مشترک یا استفاده به عنوان ماده خام برای مصالح ساختمانی است. |
